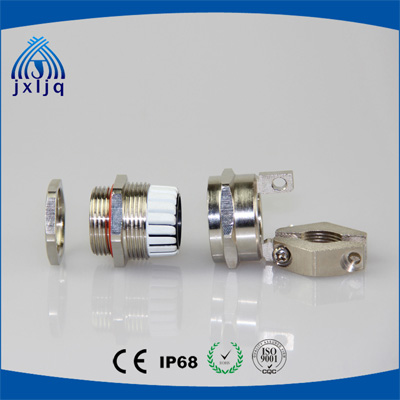

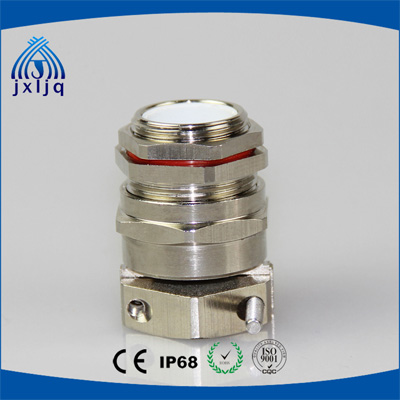

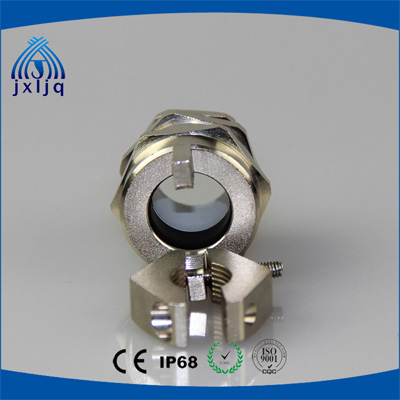

雙鎖緊電纜接頭產品介紹
發布時間：2021-11-23
雙鎖緊電纜接頭公制螺紋M型
- 產品材質：?外部金屬為黃銅鍍鎳；內部芯套為尼龍；密封件材料改性橡膠。
- 防護等級：?在規定的卡口范圍內，防護等級可達到IP68。
- 產品認證：?通過ROHS。
- 工作溫度：?-40°C到+110°C，短時間可以達到+120°C
產品規格:
| 型號 | 公制螺紋 | 卡口范圍 | AG?外徑?(mm) | GL?螺紋長度 | H?接合長度 | 板?(mm) |
| JX-M12 | M12×1.5 | 3-6.5 | 12 | 6.5 | 26 | 14 |
| JX-M16 | M16×1.5 | 6-10 | 16 | 6 | 29 | 20 |
| JX-M20 | M20×1.5 | 10-14 | 20 | 6 | 32 | 24 |
| JX-M25 | M25×1.5 | 13-18 | 25 | 7 | 35 | 30 |
| JX-M32 | M32×1.5 | 18-25 | 32 | 8 | 41 | 40 |
| JX-M40 | M40×1.5 | 22-32 | 40 | 8 | 48 | 50 |
| JX-M50 | M50×1.5 | 32-38 | 50 | 9 | 51 | 57 |
| JX-M50 | M50×1.5 | 25-31 | 50 | 9 | 51 | 57 |
| JX-M63 | M63×1.5 | 37-44 | 63 | 10 | 52 | 64/68 |
| JX-M63 | M63×1.5 | 29-35 | 63 | 10 | 52 | 64/68 |
?
雙鎖緊電纜接頭德制螺紋PG型
- 產品材質：?外部金屬為黃銅鍍鎳；內部芯套為尼龍；密封件材料改性橡膠。
- 防護等級：?在規定的卡口范圍內，防護等級可達到IP68。
- 產品認證：?通過ROHS。
- 工作溫度：?-40°C到+110°C，短時間可以達到+120°C
產品規格:
| 型號 | 德制螺紋 | 卡口范圍 | AG?外徑?(mm) | GL?螺紋長度 | H?接合長度 | 板?(mm) |
| JX-PG-7 | PG7 | 3-6.5 | 12.5 | 5 | 26 | 14 |
| JX-PG-9 | PG9 | 4-8 | 15.2 | 6 | 28 | 17 |
| JX-PG-11 | PG11 | 6-10 | 18.6 | 6 | 29 | 20 |
| JX-PG-13.5 | PG13.5 | 6-12 | 20.4 | 6.5 | 33 | 22 |
| JX-PG-16 | PG16 | 10-14 | 22.5 | 6.5 | 32 | 24 |
| JX-PG-21 | PG21 | 13-18 | 28.3 | 7 | 35 | 30 |
| JX-PG-29 | PG29 | 18-25 | 37 | 8 | 41 | 40 |
| JX-PG-36 | PG36 | 22-32 | 47 | 8 | 48 | 50 |
| JX-PG-42 | PG42 | 32-38 | 54 | 9 | 51 | 57 |
| JX-PG-42 | PG42 | 25-31 | 54 | 9 | 51 | 57 |
| JX-PG-48 | PG48 | 37-44 | 59.3 | 10 | 51 | 64 |
| JX-PG-48 | PG48 | 29-35 | 59.3 | 10 | 51 | 64 |
?
雙鎖緊電纜接頭美制螺紋NPT
- 產品材質：?外部金屬為黃銅鍍鎳；內部芯套為尼龍；密封件材料改性橡膠。
- 防護等級：?在規定的卡口范圍內，防護等級可達到IP68。
- 產品認證：?通過ROHS。
- 工作溫度：?-40°C到+110°C，短時間可以達到+120°C
產品規格:
| 型號 | NPT?螺紋 | 卡口范圍 | AG?外徑?(mm) | GL?螺紋長度 | H?接合長度 | 板?(mm) |
| JX-3/8"?NPT | 3/8"?NPT | 43563 | 17.1 | 15 | 28 | 17/19 |
| JX-1/2"?NPT | 1/2"?NPT | 43628 | 21.3 | 13 | 29 | 22/24 |
| JX-3/4"?NPT | 3/4"?NPT | 13-18 | 26.6 | 13 | 35 | 30 |
